Cómo Representar Techos, Calles y Estacionamientos en EPA SWMM

Introducción

Muchos modelos urbanos de drenaje fallan no por errores hidráulicos, sino porque las superficies de escorrentía no reflejan la realidad.
En EPA SWMM, es posible representar cómo el agua de lluvia viaja por la ciudad: desde los techos, pasando por las calles y estacionamientos, hasta llegar a los sumideros y tuberías.

Este artículo explica cómo modelar correctamente estas superficies típicas para que tu simulación represente el comportamiento real del sistema pluvial urbano.

1. Cómo Modelar Techos (Subcuencas Impermeables)

Los techos son superficies completamente impermeables con escurrimientos muy rápidos.
En SWMM pueden representarse de dos formas:

Opción A. Simplificada (parte de una subcuenca existente)

• Define el techo como parte del porcentaje impermeable de una subcuenca.

• El agua de lluvia escurre directamente hacia el nodo de salida o hacia la siguiente subcuenca conectada.

Opción B. Detallada (subcuenca separada)

• Crea una subcuenca específica llamada, por ejemplo, Techo_01.

• Conecta su salida a un nodo que represente la cuneta o sumidero más cercano (por ejemplo, Calle_01 o Gutter_01).

• Este método permite modelar bajantes o tuberías de drenaje de techo.

💡 Consejo: Asigna una pendiente entre 1 y 5 % y una anchura pequeña (1 a 5 m) para reflejar el escurrimiento rápido del agua.

2. Cómo Modelar Calles (Superficies Colectoras)

Las calles reciben el escurrimiento de techos y áreas vecinas, y lo dirigen hacia los sumideros.
Puedes representarlas como:

• Subcuencas alineadas con la calle principal.

• Pendientes suaves entre 0.5 % y 2 % en la dirección del flujo.

• Áreas con 80 a 100 % de impermeabilidad y almacenamiento superficial bajo (entre 1 y 2 mm).

Conexiones típicas:

• La salida de cada calle debe dirigirse a un nodo o sumidero que descargue en una tubería.

• Si varias calles convergen en el mismo punto, usa un nodo intermedio o un divisor de flujo (Flow Divider).

💡 Consejo: Si deseas mayor detalle, puedes representar la cuneta como un conducto abierto con forma de canal (rectangular o trapezoidal) conectado entre dos nodos.

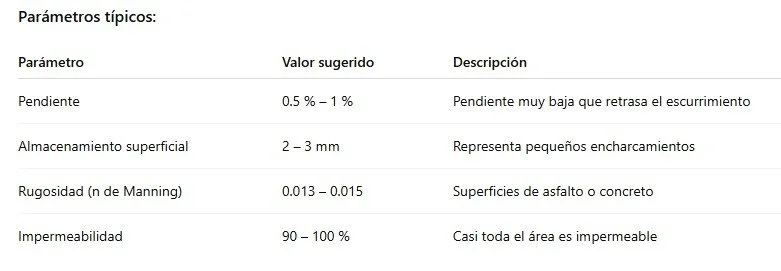

3. Cómo Modelar Estacionamientos (Áreas Planas y Amplias)

Los estacionamientos suelen ser áreas grandes, casi planas y totalmente impermeables.
El escurrimiento aquí es más lento debido a las pendientes mínimas y al almacenamiento superficial.

Conexión:

• La salida debe dirigirse a un nodo o sumidero ubicado en el borde del estacionamiento.

• Si el área es grande y tiene varios sumideros, divídela en varias subcuencas para representar mejor el drenaje.

💡 Consejo: Si el estacionamiento incluye franjas verdes o zanjas de infiltración, reduce el porcentaje impermeable o define una fracción de área permeable.

4. Ejemplo de Trayectoria de Flujo

Una configuración típica en un modelo urbano sería: Techo_01 → Cuneta_01 → Calle_01 → Sumidero_01 → Conducto_01 → Salida

Cada elemento representa una parte del recorrido que sigue el agua en la realidad.
Este enfoque te ayuda a visualizar la conectividad del flujo y a identificar zonas donde podrían ocurrir encharcamientos o demoras.

5. Errores Comunes

6. Recurso Recomendado

👉 Descarga la “Guía de Términos SWMM en Español (EPA + CCS LATAM)”
Un recurso gratuito desarrollado por Clear Creek Solutions para ingenieros de habla hispana.

Incluye las traducciones y descripciones de parámetros como:

• Subcatchment Width → Ancho de la subcuenca

• Impervious Area → Área impermeable

• Outlet Node → Nodo de salida

• Slope → Pendiente

• Depression Storage → Almacenamiento superficial

📍 Disponible en: https://www.clearcreeksolutions.info/gua-de-trminos-swmm-en-espaol

Conclusión

Representar correctamente techos, calles y estacionamientos convierte a EPA SWMM en una herramienta que refleja con precisión la realidad urbana.
Cuando las superficies están bien conectadas, los resultados del modelo son más coherentes y útiles para el diseño.

Pequeños detalles como la pendiente de una calle o la conexión de un techo pueden marcar una gran diferencia en la simulación.
Un modelo bien estructurado no solo predice caudales, sino que ayuda a entender cómo se comporta el agua en la ciudad.

Y recuerda: si estás aprendiendo SWMM en español, descarga nuestra Guía de Términos SWMM en Español (EPA + CCS LATAM) para dominar el vocabulario técnico y aplicar cada parámetro con confianza.
